제품 세부 정보
원래 장소: 샹하이 중국
브랜드 이름: PERWIN
인증: CE SGS ISO9001 TUV UL
모델 번호: PW-HGX220
지불 및 배송 조건
최소 주문 수량: 1개 세트
가격: negotiable
포장 세부 사항: 나무 상자를 수출하세요
배달 시간: 45일
지불 조건: 전신환
공급 능력: 5sets/month
상품명: |
테스트 튜브 3ml에 대한 plc 시스템 자동 액체 충전 기계 |
채워 있는 속도: |
75개 병 / 분 |
채우는 양: |
0.5~10ml |
충전 정확도: |
≤±0.5~2% (펌프.에 따라서) |
캡핑 방법: |
캠 구동 기계 팔은 자동적으로 캡과 변동을 잡고 핵실험 튜브 포트 안으로 그것을 누르고, 두 번째 규제를 누르기 위해 그리고 나서 다음 스테이션에 갑니다. |
강관은 방법을 배열합니다: |
튜브 창고와 elevator+tube unscrambler+guide rail+clamping 배달 유닛. |
압축공기: |
0.4~0.8Mpa 25~35L/min |
힘: |
2KW |
상품명: |
테스트 튜브 3ml에 대한 plc 시스템 자동 액체 충전 기계 |
채워 있는 속도: |
75개 병 / 분 |
채우는 양: |
0.5~10ml |
충전 정확도: |
≤±0.5~2% (펌프.에 따라서) |
캡핑 방법: |
캠 구동 기계 팔은 자동적으로 캡과 변동을 잡고 핵실험 튜브 포트 안으로 그것을 누르고, 두 번째 규제를 누르기 위해 그리고 나서 다음 스테이션에 갑니다. |
강관은 방법을 배열합니다: |
튜브 창고와 elevator+tube unscrambler+guide rail+clamping 배달 유닛. |
압축공기: |
0.4~0.8Mpa 25~35L/min |
힘: |
2KW |

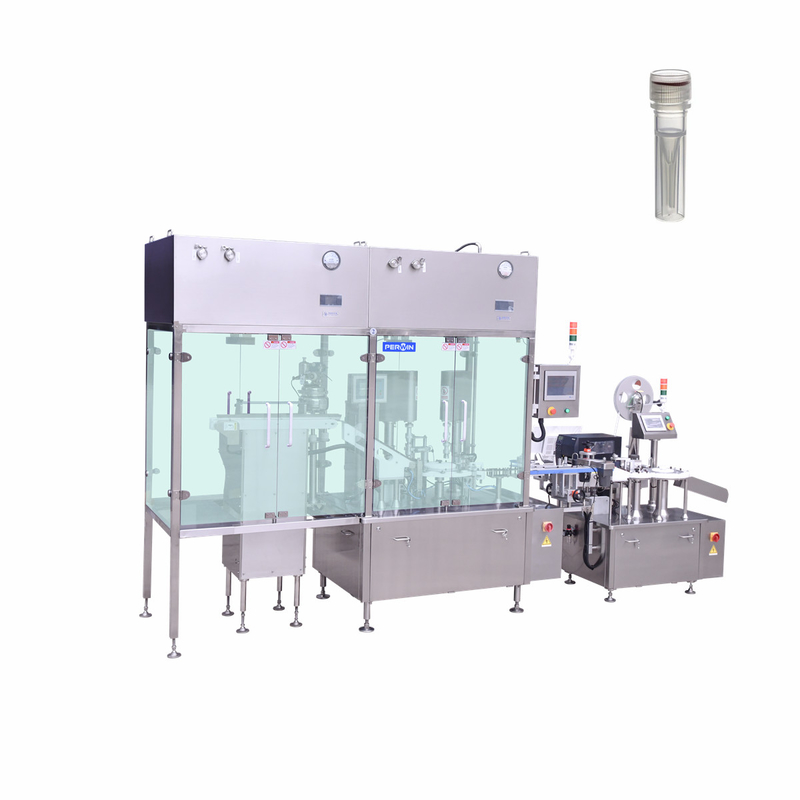

Plc 체계 시험관 3ml를 위한 자동적인 액체 충전물 기계
이 자동 액체 충전 기계는 자동 병 스크램블러, 연동 펌프 충전, 캡 정렬 메커니즘, 자동 푸시 온 캡핑 메커니즘, 자동 계량 시스템(선택 사항) 및 수직 위치 라벨링 기계를 갖춘 당사에서 자체 회사에서 0.5ml ~ 2ml PCR cryovial을 위해 설계했습니다.이 기계의 안정적인 작동 속도는 약 75병/분입니다.2ml 시험관형 바이알용으로 특별히 설계되었습니다.
2. 작업 과정.
2.1.자동 튜브 언스크램블러.
튜브를 자동 튜브 언스크램블러에 넣으면 튜브가 자동으로 충전기 입구로 들어갑니다.
2.2.자동 f아픈푸시 온 캡핑 기계.
병이 충전 영역에 도달하면 기계가 충전 및 캡핑 프로세스를 자동으로 시작합니다.(선택 사항: 위의 층류 덮개로 완전히 무균 환경을 보장합니다.)
2.3.수직 위치 라벨링 기계.
계량 후 병은 라벨링 기계의 스타 휠로 옮겨집니다.라벨 롤의 라벨은 자동으로 벗겨지고 병에 라벨이 붙습니다.병을 배치하고 라벨을 부착하여 높은 라벨 정확도를 보장합니다.
2.4.자동 계량 및 감지 시스템.(옵션)
채우고 마개를 씌운 후 병은 계량 시스템으로 옮겨집니다.필요한 양을 초과하는 무게가 감지되고 기계가 작동을 멈춥니다.
3. 기술적 특징.
3.1.자동 f아픈푸시 온 캡핑 기계.
3.1.1.특징.
3.1.2.매개변수
| 안건 | 모델 및 사양 |
| 모델 | PW-HGX220 |
| 채우는 양 | 0.5~10ml |
| 충전 방법 | 연동 펌프 2세트.(OEM 연동 펌프, 이중 채널 펌프 헤드 2세트, 스테퍼 시스템 드라이브, PERWIN 조립 제조) |
| 충전 노즐 설치 | 채우는 동안 노즐은 위아래로 움직이며 스테핑 기술로 제어되어 액체가 튀는 것을 방지합니다. |
| 젖병 수유 방법 | 병은 궤도 및 선형 피더를 통해 가이드 스타 휠로 들어갑니다. |
| 충전 정확도 | ≤±1~3%(펌프에 따라 다름.) |
| 용량 | 분당 75병 |
| 튜브 배열 방식 | 튜브 보관 및 엘리베이터+튜브 언스크램블러+가이드 레일+클램핑 전달 장치. |
| 캡핑 방법 | 캠 구동 기계식 암이 자동으로 캡을 잡고 스윙하여 테스트 튜브 포트로 누른 다음 두 번째로 뚜껑을 누르기 위해 다음 스테이션으로 이동합니다. |
| 전원 공급 장치 | 110V 50Hz(사용자 정의 가능) |
| 힘 | 2KW |
| 압축공기 | 0.4~0.8Mpa 25~35L/분 |
3.1.3.주요 구성.
| 항목 | 상표 | 에서 |
| PLC | 지멘스 | 독일 |
| 터치 스크린 | 후지산 | 일본 |
| 주파수 변환기 | 미츠비시 | 일본 |
| 서보 모터 | 파나소닉 | 일본 |
| 광전 센서 | 오므론 | 일본 |
| 공압 부품 | 페스토 | 독일 |
| 기타 모터 | 파나소닉 | 일본 |
| 주요 저전압 전기 부품 | 슈나이더 | 프랑스 |
